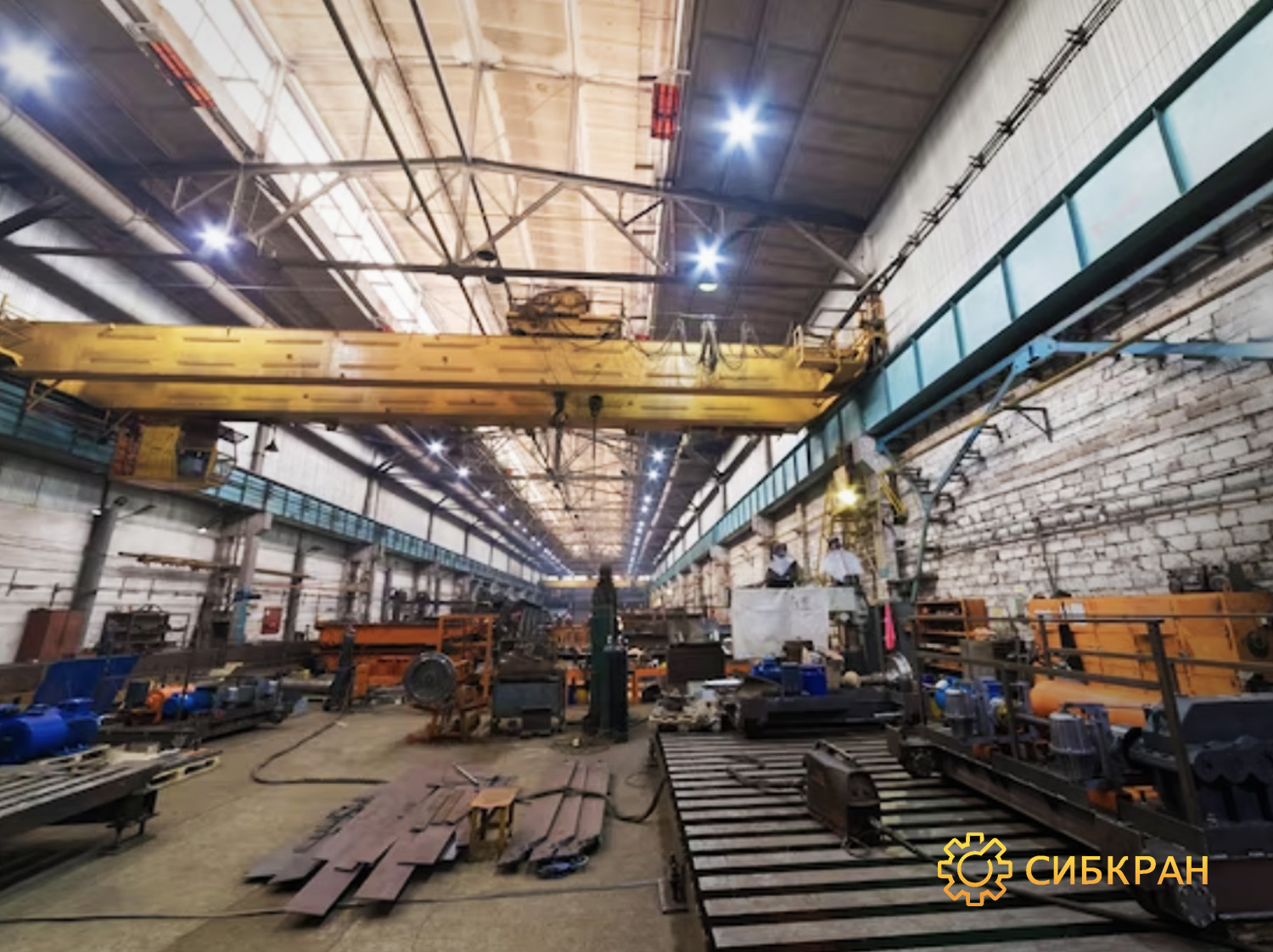

Особенности конструкции мостовых двухбалочных кранов грузоподъемностью 10–100 тонн
Мостовые двухбалочные краны — это незаменимое грузоподъемное оборудование для крупных промышленных объектов, складов, машиностроительных, металлургических и строительных предприятий. Их основное преимущество — способность поднимать и перемещать грузы большой массы (от 10 до 100 тонн) с высокой точностью и безопасностью. В этой статье мы рассмотрим особенности конструкции мостовых двухбалочных кранов, в зависимости от их грузоподъемности.

Что такое мостовой двухбалочный кран?

Мостовой двухбалочный кран — это крановая система, в которой подъемный механизм перемещается по двум параллельным главным балкам. Эти балки, в свою очередь, опираются на боковые торцевые балки, которые двигаются по рельсам вдоль цеха или склада.
Благодаря двухбалочной конструкции, такая система обеспечивает:
  • более равномерное распределение нагрузки,
  • повышенную устойчивость,
  • возможность установки мощного подъемного оборудования (тали, тележки и пр.).

Основные элементы конструкции

1. Главные балки
Изготавливаются из стального двутаврового профиля или сварной коробчатой конструкции. Именно они несут основную нагрузку. Чем выше грузоподъемность крана, тем массивнее и жестче балки.
2. Тележка с тельфером (или подъемной лебедкой)
Передвигается по рельсам, закрепленным на верхней части главных балок. На ней установлен подъемный механизм, который определяет грузоподъемность крана (от 10 до 100 т и выше).
3. Концевые балки (торцевые тележки)
Обеспечивают движение всей крановой системы вдоль пролета здания. На них монтируются ходовые колеса с электроприводом.
4. Кабина управления или пульт
В зависимости от модели, управление осуществляется из кабины, с подвесного пульта или с радиопульта.
5. Электрооборудование и системы безопасности
Включают тормозные системы, ограничители грузоподъемности, концевые выключатели, датчики перегрузки, защиту от перекоса и аварийное отключение.

Конструктивные особенности в зависимости от грузоподъемности

🔹 Краны 10 тонн

  • Используются, как правило, на производственных и складских объектах.
  • Легкие конструкции, чаще всего — с талью.
  • Установка может вестись на колонны здания (подвесной вариант) или на самостоятельные опоры.
  • Подъемный механизм — канатная таль или лебедка.

🔹 Краны 20 тонн

  • Более массивные балки и тележки.
  • Применяются в машиностроении, при работе с металлом и в деревообработке.
  • Могут оснащаться системой плавного пуска и торможения, частотным преобразователем.

🔹 Краны 50 тонн

  • Высокие требования к расчету прочности конструкций.
  • Часто комплектуются усиленными крановыми тележками и индивидуальными приводами на каждое колесо.
  • Используются в сталелитейной, судостроительной и энергетической промышленности.
  • Обязательны системы контроля за перегрузкой и перекосом.

🔹 Краны 100 тонн

  • Индивидуальное проектирование в 100% случаев.
  • Используются специальные сплавы и технологии сварки.
  • Встроенные автоматические системы мониторинга, управления и диагностики.
  • Повышенные требования к фундаменту и металлоконструкциям.

Преимущества двухбалочной конструкции

Повышенная грузоподъемность — конструкция из двух балок распределяет вес эффективнее, чем одно-балочные системы.
Устойчивость к перекосам — повышенная безопасность при перемещении длинномерных и нестабильных грузов.
Возможность монтажа дополнительного оборудования — электромагниты, захваты, грейферы, вращатели.
Больше высота подъема — тельфер располагается между балками, а не снизу, как в одно-балочных кранах.
Увеличенная ширина пролета и длина перемещения — эффективное использование пространства.

Важные моменты при проектировании

  • Учет собственного веса крана при проектировании фундамента.
  • Подбор подъемного механизма и скорости перемещений в зависимости от типа груза.
  • Размещение крановых рельсов (опорное или подвесное исполнение).
  • Адаптация к климатическим условиям (для работы при -40°C и ниже требуется утепление кабелей, двигателей и систем управления).

Заключение

Мостовые двухбалочные краны грузоподъемностью от 10 до 100 тонн — это технологичное и мощное оборудование, предназначенное для надежной работы в самых разных отраслях. Понимание конструктивных особенностей таких систем позволяет правильно выбрать подходящее решение под конкретную задачу, обеспечить безопасность и эффективность эксплуатации.
При необходимости консультации — наши специалисты помогут вам подобрать или спроектировать кран под нужные параметры.
